El muro de contención es una estructura resistente que soporta el empuje lateral del terreno o del agua, permitiendo mantener diferencias de nivel entre dos superficies sin que el terreno se deslice o se derrumbe. A diferencia del muro de carga, que trabaja fundamentalmente a compresión vertical, el muro de contención trabaja a flexión y cortante por el empuje horizontal del terreno (empuje activo de Rankine o Coulomb) y a deslizamiento por las fuerzas horizontales. El CTE DB-SE-C, artículo 7, regula el diseño de muros de sótano y muros de contención, exigiendo la verificación de los estados límite de hundimiento, vuelco, deslizamiento y resistencia de la sección.
El muro de contención es la pared que separa dos niveles de terreno diferentes y que aguanta que la tierra del lado más alto no se derrumbe hacia el lado más bajo. El ejemplo más cotidiano en España es el muro de un jardín en una ladera: la tierra del jardín quiere deslizarse cuesta abajo, y el muro la sujeta. También son muros de contención los sótanos de los edificios (las paredes del sótano contienen el empuje del terreno circundante), los taludes de carreteras y las terrazas agrícolas con muros de mampostería.
La diferencia con un muro de carga es crucial: el muro de carga aguanta peso de arriba a abajo (cargas verticales); el muro de contención aguanta empuje de lado a lado (cargas horizontales). Por eso un muro de bloque de hormigón delgado puede servir perfectamente como muro de cerramiento, pero puede derrumbarse si se usa como muro de contención de 2 metros sin calcular correctamente su resistencia al empuje lateral.
Tomás Gil, propietario de una vivienda unifamiliar en Torremolinos, necesitaba en 2023 crear una terraza de jardín en la ladera de su solar, con un desnivel de 3 metros entre la cota de la piscina y el nivel inferior del jardín. Contrató a un ingeniero para proyectar el muro de contención.
El ingeniero calculó que un muro en ménsula de hormigón armado era la solución más económica para esa altura. El muro tendría 25 cm de espesor en el fuste, con zapata de cimentación de 1,80 m de vuelo hacia el lado de la tierra (trasdós) y 0,50 m hacia el lado libre (intradós). La armadura vertical en el trasdós del fuste fue de barras de 16 mm cada 15 cm. El muro llevaba lámina drenante (Sistema Pluvim, 400 g/m² + nódulos de PEAD de 8 mm) y tubería de drenaje de 110 mm perforada en la base del relleno. El coste del muro (12 m de longitud) fue de 8.400 euros (700 euros/ml). No hubo incidencias en los 3 años siguientes, a pesar de las fuertes lluvias del otoño de 2024.
El diseño de un muro de contención requiere: Determinación del empuje activo del terreno mediante la teoría de Rankine o Coulomb, en función del ángulo de rozamiento interno del suelo (φ) y la densidad aparente (γ). Verificación de la estabilidad: el muro no debe volcar (coeficiente de seguridad al vuelco ≥ 1,8), no debe deslizar (CS ≥ 1,5) y el suelo no debe ceder bajo la zapata (hundimiento). Cálculo de la sección resistente: la sección del fuste y la zapata se calculan para resistir los momentos y cortantes resultantes. Sistema de drenaje: fundamental para evitar la presión hidrostática que puede duplicar o triplicar el empuje sobre el muro.
La ejecución sigue el mismo proceso que para muros de hormigón armado: encofrado, ferralla, hormigonado y desencofrado. En obra nueva, el muro de contención del sótano se construye antes de excavar el interior del sótano, usándolo como pantalla de contenció durante la excavación interior.
No drenar el trasdós del muro: el agua acumulada puede triplicar el empuje sobre el muro y provocar el vuelco. Confundir muro de contención con muro de carga: son estructuralmente diferentes. Construir muros de contención altos sin proyecto: a partir de 1,5 m de altura el cálculo es imprescindible. No tener en cuenta las sobrecargas en el trasdós: si sobre el terreno retenido hay coches aparcados o maquinaria, el empuje aumenta significativamente y debe incluirse en el cálculo.
Los muros de contención se diseñan según el CTE DB-SE-C (artículo 7, Muros) y la EHE-08. El empuje del terreno se calcula según los métodos clásicos de Rankine/Coulomb o mediante los principios del Eurocódigo 7 (EN 1997-1). Los muros de sótano en contacto con el agua subterránea deben impermeabilizarse conforme al CTE DB-HS 1. Para muros de más de 2 m de altura sobre vía pública, en algunos municipios se requiere además el informe de la empresa distribuidora de servicios para verificar que no existen conducciones en la zona de cimentación.

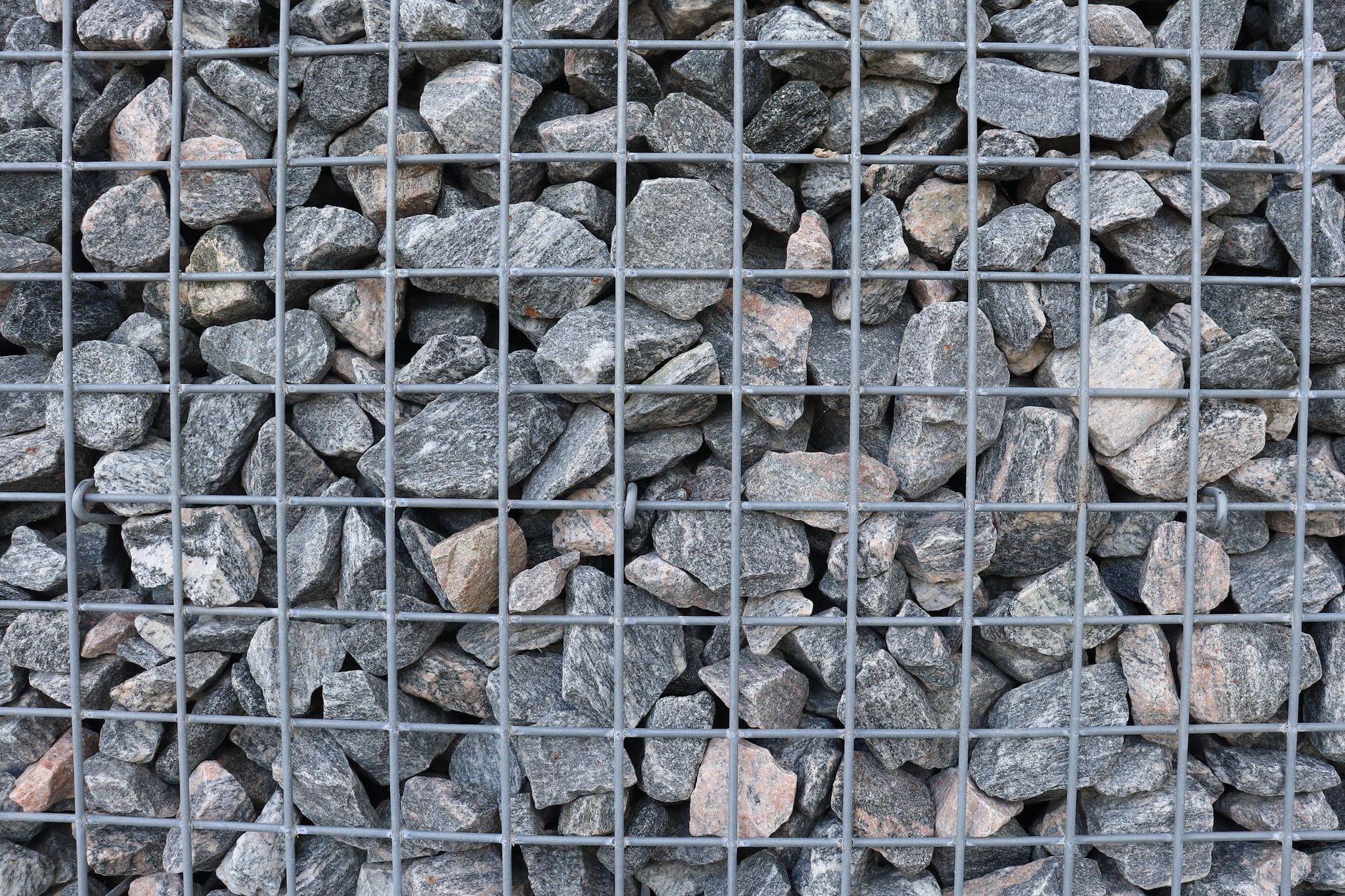

Los principales son: muro de gravedad (macizo, resiste por su propio peso), muro en ménsula (de hormigón armado, más esbelto y económico), muro con contrafuertes (para grandes alturas), muro anclado (con tirantes al terreno) y muros de gabiones (cajones de malla metálica rellenos de piedra).
Para una arena con ángulo de rozamiento de 30° y densidad de 1.800 kg/m³, el empuje activo a 3 metros de altura es de aproximadamente 27 kN/m² (2.700 kg por metro lineal de muro). Con agua acumulada, ese valor puede triplicarse por la presión hidrostática.
Las soluciones habituales son: tubo de drenaje perforado en la base del relleno, lámina drenante (geotextil + nódulos PEAD) adosada al trasdós, y llorones (tubos cortos que perforan el muro horizontalmente para evacuar el agua acumulada). El drenaje es tan importante como la estructura.
Un muro de bloque de hormigón de 1,5 m de altura puede costar entre 200 y 350 euros por metro lineal. Un muro de hormigón armado de 4 metros de altura puede costar entre 600 y 1.200 euros por metro lineal, sin incluir la excavación ni el sistema de drenaje.
Los muros de más de 1,5 m de altura requieren proyecto técnico firmado por ingeniero o arquitecto en la mayoría de comunidades autónomas. Por debajo de ese umbral, muchos ayuntamientos permiten ejecutarlos con declaración responsable, aunque siempre es recomendable un cálculo previo.
