El pilote es un elemento de cimentación profunda de forma cilíndrica o prismática, fabricado en hormigón armado, acero o madera, que penetra en el terreno hasta alcanzar estratos de alta resistencia (pilotes por punta) o que transfiere las cargas por rozamiento lateral con el terreno circundante a lo largo de su longitud (pilotes por fuste). El CTE DB-SE-C, en su artículo 5, regula el diseño y verificación de las cimentaciones profundas con pilotes, estableciendo la obligatoriedad de pruebas de carga o ensayos dinámicos para verificar la capacidad portante real del pilote ejecutado. Los diámetros habituales en edificación van de 40 a 150 cm, con longitudes de 5 a 30 metros.
Imagina que quieres hincar una estaca en el suelo: la estaca llega hasta la tierra firme que hay en profundidad y se sujeta ahí. Eso es un pilote, pero en versión de ingeniería civil: un cilindro de hormigón o acero que se clava o se perfora en el terreno hasta llegar a la roca o a la arena firme que hay a varios metros de profundidad, donde el suelo es mucho más resistente que en la superficie.
Los pilotes se usan cuando el suelo superficial es demasiado blando o inestable para soportar el edificio directamente. En ciudades junto al mar o a ríos (Valencia, Sevilla, Bilbao), los terrenos superficiales suelen ser limos y arcillas blandas que no aguantarían las cargas de un edificio con zapatas normales. Los pilotes perforan esa capa blanda y llegan hasta la roca o la grava dura que hay más abajo, transmitiendo las cargas directamente a ese estrato resistente. Un pilote de 60 cm de diámetro y 15 m de longitud puede llegar a soportar 400-600 toneladas.
La empresa pública de vivienda de la Comunitat Valenciana contrató en 2023 la construcción de un bloque de 80 viviendas de protección oficial en el barrio de Benimaclet, Valencia. El estudio geotécnico encontró limos lacustres blandos hasta -12 m de profundidad, con una resistencia de punta del SPT (Standard Penetration Test) inferior a 5 golpes hasta esa cota: totalmente insuficiente para cimentación superficial.
El proyecto de estructura optó por pilotes perforados de gran diámetro (Ø 600 mm) ejecutados con camisa recuperable, llegando hasta -14 m donde el SPT ya era de 30 golpes sobre gravas. Se instalaron 48 pilotes (3 por pilar en los portalones de esquina, 2 por pilar en el resto) unidos por encepados de hormigón armado. El coste de la cimentación con pilotes fue de 380.000 euros (frente a los 95.000 estimados con zapatas si el terreno hubiera sido adecuado). La ejecución de los 48 pilotes duró 22 días hábiles con dos equipos de perforación rotativos. Los ensayos de integridad sónica confirmaron la ausencia de defectos en el 100% de los pilotes.
Los pilotes se clasifican por su método de ejecución en: Pilotes prefabricados (hincados a golpe o por vibración), que desplazan el terreno. Pilotes perforados in situ (barrenados o con camisa), que extraen el terreno para verter hormigón en el hueco. Micropilotes (diámetro <300 mm), para espacios reducidos o refuerzo de cimentaciones existentes.

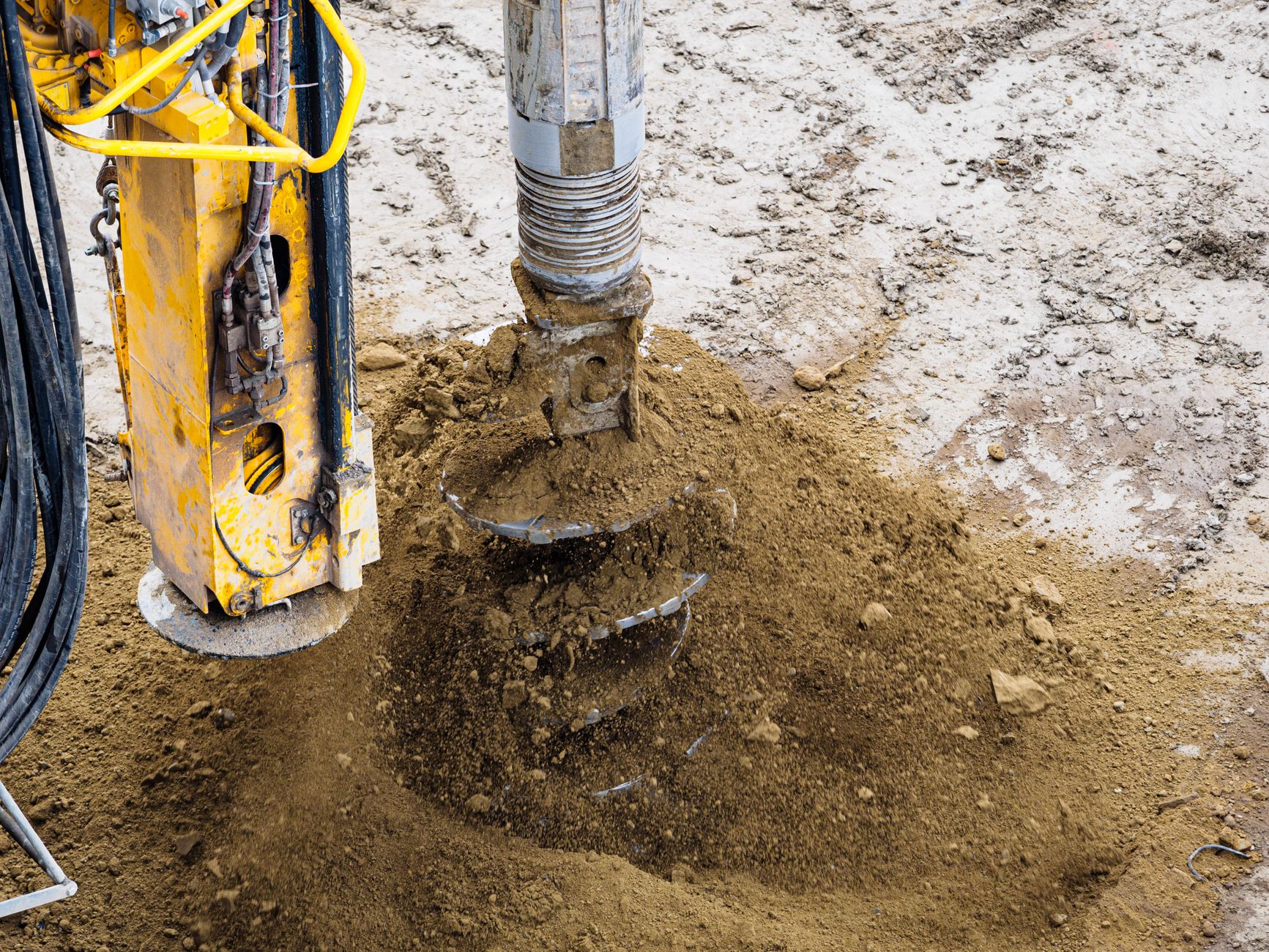

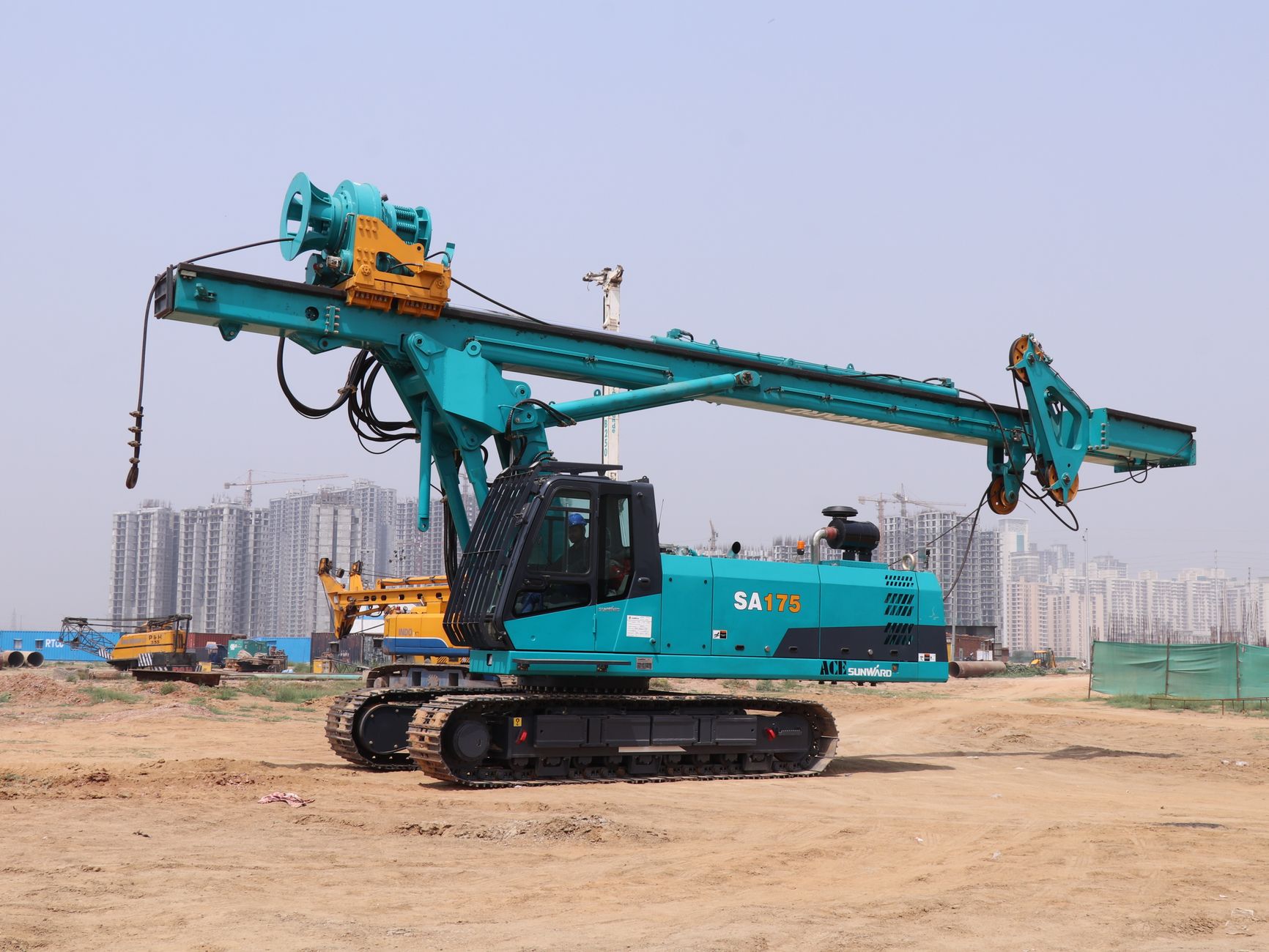

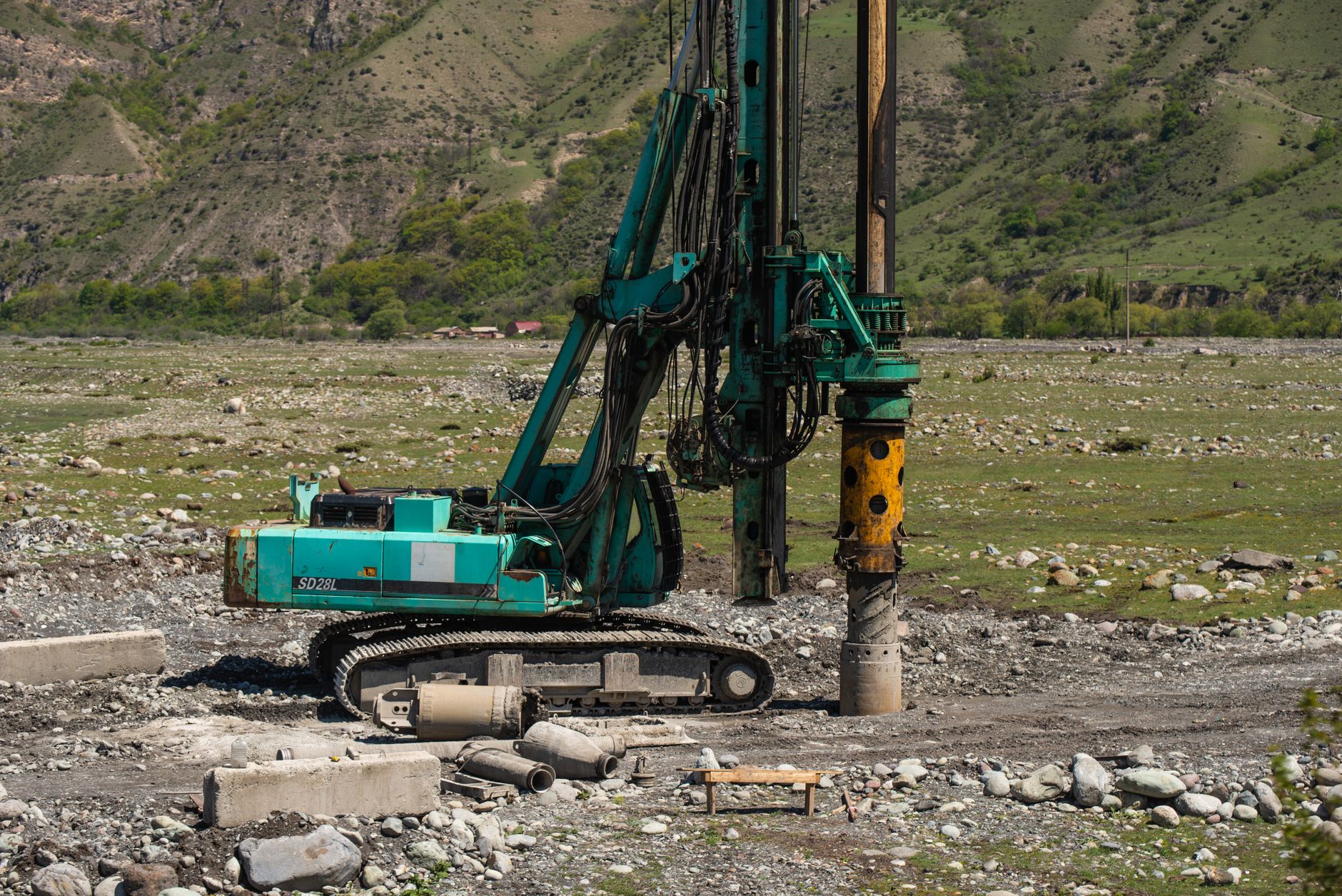

El proceso de un pilote perforado in situ: perforación con equipo rotativo hasta la cota indicada en proyecto; colocación de la jaula de armadura (barras longitudinales + espirales de confinamiento); hormigonado por tubería tremie desde el fondo hacia arriba; extracción progresiva de la camisa si se usa. Los ensayos de control incluyen la prueba de carga estática (al menos en el 5% de los pilotes) o los ensayos de integridad sónica. Los encepados que conectan la cabeza de los pilotes con los pilares se hormigon an 7 días después de ejecutar los pilotes.
Creer que cuantos más pilotes, mejor: el número y disposición óptimos los define el calculista; un exceso añade coste sin beneficio. No hacer ensayos de pilotes de prueba: sin prueba de carga real o ensayo dinámico, la capacidad portante es solo estimada. Confundir pilote con micropilote: los micropilotes tienen diámetros menores de 300 mm y se usan para refuerzo de cimentaciones existentes, no para edificios de nueva construcción de grandes cargas. No hormigonar el fuste en terrenos con agua: en terrenos saturados sin camisa, el terreno puede derrumbarse antes de hormigonar.
Los pilotes se diseñan según el CTE DB-SE-C (artículo 5) y la norma europea EN 1997-1 (Eurocódigo 7), adoptada en España como norma de referencia. La ejecución de pilotes perforados se rige por la norma UNE-EN 1536:2011 y la de pilotes prefabricados hincados por la UNE-EN 12699:2015. Los micropilotes se ejecutan según la UNE-EN 14199:2015. La verificación mediante prueba de carga estática sigue la UNE-EN ISO 22477-1:2021.
Cuando los estratos superficiales no tienen capacidad portante suficiente (arcillas blandas, rellenos), las cargas son muy elevadas, la cimentación superficial provocaría asientos excesivos, o hay estructuras adyacentes que no pueden verse afectadas por excavaciones.
Los diámetros habituales oscilan entre 40 cm y 1,50 m. Las longitudes varían entre 5 y 30 metros según la profundidad del estrato competente, aunque en zonas costeras o con depósitos muy profundos pueden superar los 50 metros.
Mediante ensayo de carga estática (peso real sobre el pilote), prueba dinámica (golpeo instrumentado), ensayo de integridad sónica (ultrasonidos para detectar defectos internos) o extracción de testigos de hormigón. El CTE DB-SE-C exige verificación de al menos el 5% de los pilotes.
El micropilote tiene diámetro inferior a 300 mm (habitualmente 10-25 cm) y se ejecuta con equipos ligeros que pueden entrar por puertas estrechas. Es la solución preferida para refuerzo de cimentaciones existentes o en espacios interiores donde no cabe una máquina de pilotar convencional.
El encepado es el elemento de hormigón armado que une la cabeza de varios pilotes en un grupo y recibe la carga del pilar del edificio. Distribuye la carga entre los pilotes y garantiza el empotramiento de las armaduras. Es obligatorio cuando un pilar apoya sobre más de un pilote.
