La zapata aislada es un elemento de cimentación superficial de hormigón armado, generalmente de planta cuadrada o rectangular, situado bajo un pilar individual, cuya función es ampliar la superficie de contacto con el terreno hasta reducir la presión transmitida a valores iguales o inferiores a la tensión admisible definida en el estudio geotécnico. El CTE DB-SE-C (Seguridad Estructural — Cimientos, artículo 4.3) regula la verificación de las zapatas aisladas, exigiendo comprobar el estado límite de hundimiento (presión de contacto ≤ tensión admisible), el de deslizamiento horizontal y el de vuelco, así como los estados límite de servicio de asiento total y diferencial máximos.

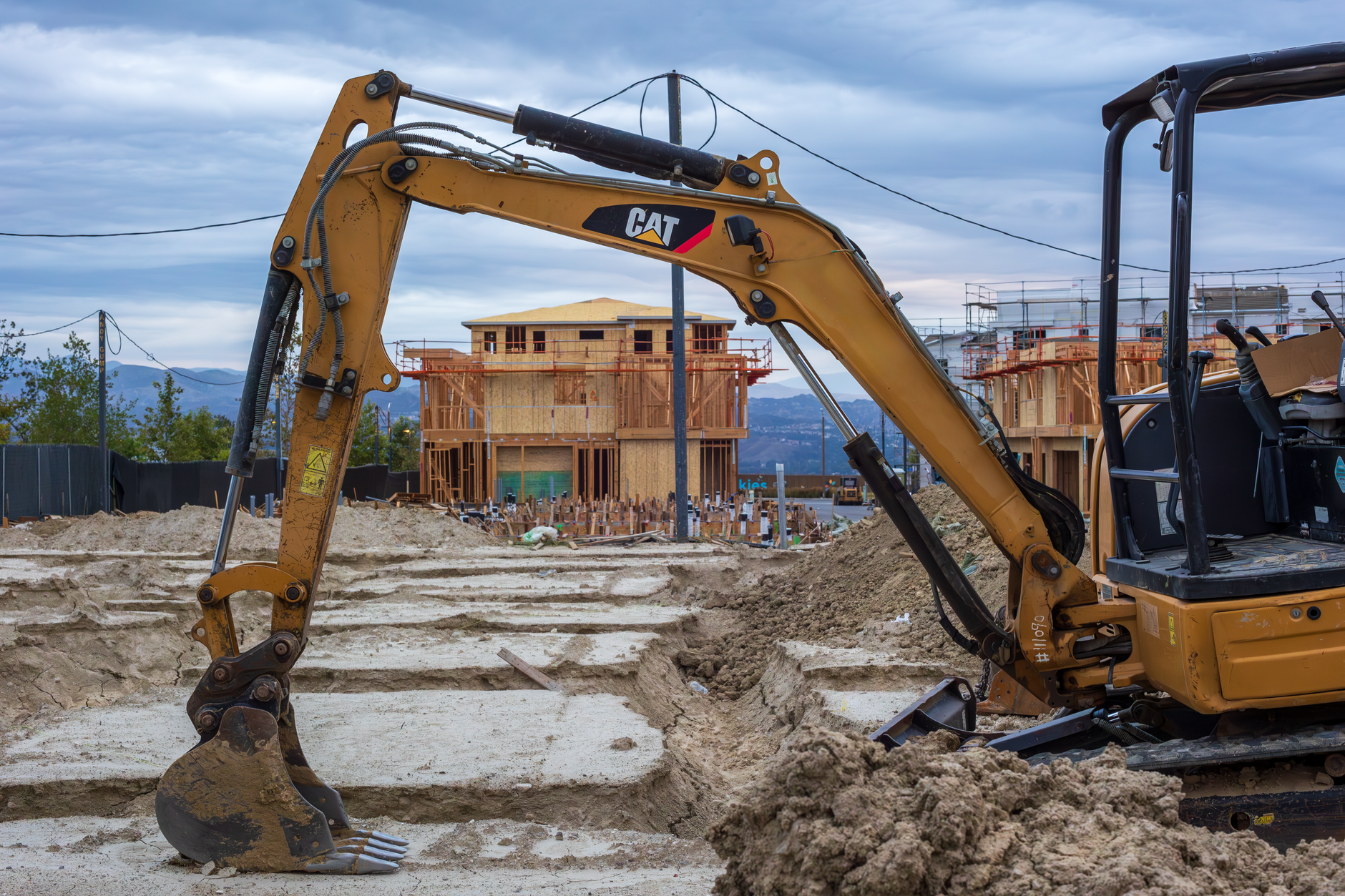

La zapata aislada es la "pie" que tiene cada pilar del edificio bajo tierra. Funciona como una gran sandalia: si caminas descalzo sobre arena, tus pies se hunden porque toda tu masa actúa sobre una pequeña superficie. Pero si te pones unas zapatillas grandes, la presión se reparte sobre más superficie y ya no te hundes. La zapata hace exactamente eso con el pilar: lo "calza" con una base ancha de hormigón para que el peso del edificio se reparta sobre más terreno y no supere la capacidad del suelo.
En un edificio de oficinas con pilares de 40×40 cm que cargan 800 kN (unas 80 toneladas) cada uno, y con un terreno que aguanta 200 kN/m², cada zapata necesita 4 m² de superficie de apoyo, lo que equivale a una zapata de 2×2 metros en planta. Esa zapata tendrá unos 60-80 cm de canto y llevará una malla de barras de acero en la cara inferior para resistir los esfuerzos de flexión que la cargan como si fuera una bandeja con mucho peso en el centro.
Constructora Norte S.L. ejecutó en 2024 la cimentación de una nave industrial de una planta en Zaragoza, con 16 pilares de acero HEB-200 dispuestos en una cuadrícula de 6×8 metros. El estudio geotécnico indicaba gravas limpias a -0,8 m de profundidad con tensión admisible de 350 kN/m². La carga máxima por pilar era de 630 kN, incluyendo el peso de la cubierta y las cargas de viento.
El calculista dimensionó zapatas cuadradas de 1,35×1,35×0,45 m (1,82 m² de planta, presión de contacto = 630/1,82 = 346 kN/m², menor que los 350 admisibles) con hormigón HA-25 y acero B-500S. Cada zapata llevaba una malla de barras de 12 mm de diámetro cada 20 cm en ambas direcciones. La excavación de las 16 zanjas tardó 2 días con retroexcavadora; el hormigonado se completó en 3 jornadas. El coste total de la cimentación fue de 28.400 euros (1.775 euros/zapata), incluyendo vigas de atado entre zapatas de 0,30×0,30 m.
El proceso de ejecución de una zapata aislada tiene estas etapas: Replanteo: el aparejador marca en el terreno la posición exacta de cada pilar. Excavación: se abre la zanja hasta la cota de cimentación con retroexcavadora o a mano en zanjas estrechas. Solera de limpieza: capa de 10 cm de hormigón pobre (HM-15) sobre el fondo de la excavación para nivelar y proteger la armadura del contacto con el suelo. Ferralla: colocación de la malla de acero en la cara inferior (armadura de tracción por el momento flector en la base de la zapata). Hormigonado: vertido y vibrado del hormigón estructural. Curado: riego o tapado con arpillera húmeda durante 7 días.
Las vigas de atado entre zapatas son obligatorias en zonas de riesgo sísmico (NCSE-02) y muy recomendables en terrenos heterogéneos para evitar desplazamientos relativos entre zapatas adyacentes. Se hormigonan conjuntamente con las zapatas.
No hacer solera de limpieza: la tierra suelta bajo la zapata reduce la resistencia del suelo de contacto. Apoyar la zapata en rellenos o tierra vegetal: debe llegar siempre al estrato natural compacto indicado en el estudio geotécnico. Olvidar las vigas de atado: sin atado, las zapatas pueden desplazarse lateralmente de forma independiente. Confundir zapata con solera: la zapata soporta la carga del pilar; la solera es solo el pavimento de la planta baja.
Las zapatas aisladas se diseñan según el CTE DB-SE-C (artículo 4.3, Cimentaciones superficiales) y la EHE-08 (artículos 58-59 para cálculo de elementos de cimentación). El estudio geotécnico previo es obligatorio según el artículo 3 del CTE DB-SE-C. En zonas sísmicas, las vigas de atado son obligatorias según la NCSE-02 (Norma de Construcción Sismorresistente, RD 997/2002).
La zapata aislada recibe la carga de un solo pilar. La zapata corrida es alargada y recibe la carga de un muro de carga o de una serie de pilares muy juntos. Ambas son cimentaciones superficiales que distribuyen cargas aumentando la superficie de contacto con el terreno.
Las dimensiones en planta se obtienen dividiendo la carga total del pilar (kN) por la tensión admisible del terreno (kN/m²) indicada en el estudio geotécnico. Si la carga es 1.000 kN y el terreno admite 200 kN/m², la zapata necesita 5 m² de planta (por ejemplo 2,25×2,25 m).
Debe llegar hasta el estrato competente indicado en el estudio geotécnico. En terrenos buenos, la cota puede estar a solo 0,5-1 m. En suelos heterogéneos o expansivos, puede ser necesario bajar hasta 1,5-3 m. La profundidad mínima por protección frente a heladas es de 50 cm en la Meseta.
Vigas enterradas que unen horizontalmente las zapatas entre sí, evitando que se desplacen lateralmente en caso de sismo o de empujes horizontales. Son obligatorias en zonas sísmicas según la NCSE-02 y recomendables en cualquier edificio con más de dos plantas.
Sí, pero hay que prever el bombeo durante la ejecución y usar hormigón resistente a la agresividad química del agua subterránea (cemento SR en presencia de sulfatos). La cara inferior de la zapata debe quedar sobre terreno natural, no sobre agua libre.
